武汉万达中心一期泛光照明工程

获奖奖项:工程设计奖(室外) > 二等奖

设计公司:深圳市金照明实业有限公司

负责人员:

完成时间:2013年

  武汉积玉桥万达中心总规划面积62万平方米,总投资70亿元,项目东起和平大道,南临锦江国际城,西至临江大道,北至规划路,其中商业面积超过50%。广场里建设武汉第一个国际六星级的万达威斯汀酒店、超高层的甲级写字楼群,以及25万平方米的国内顶级精装修豪宅。

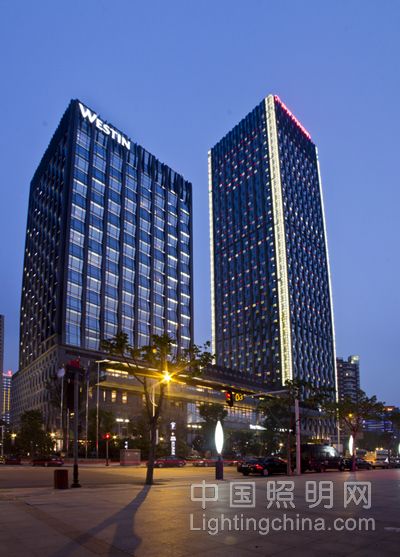

  本次照明施工建筑面积135995.81平方米,其中酒店1栋,20层,建筑面积42563.4平方米,檐高93.9m,裙房4层,檐高26.4m;写字楼1栋,42层,檐高181.9 m,建筑面积68041.66平方米、地下建筑面积25390.75平方米,建筑结构形式为钢筋混凝土框架-剪、框筒。

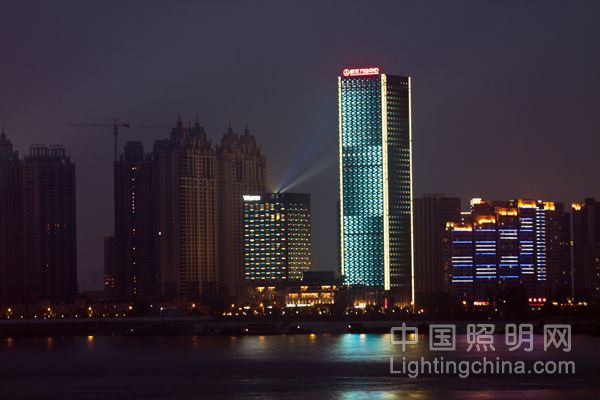

  2011年武汉万达中心迎新年灯光焰火晚会鉴证了本项目的辉煌,3D灯光焰火首秀武汉,成为武汉人民的骄傲。2012年6月22日,端午佳节之际,再度上演武汉最大楼体灯光秀,将最美的长江夜景献给武汉。当日,武汉万达公馆旁180米写字楼绽放夺目光芒。

  二、照明设计理念、方法等的创新点:

  积玉桥万达中心是万达集团在南方的旗舰项目。作为武汉市的地标级项目,在重要的节日,以楼体为基础进行灯光焰火表演,成为市民和政府关注的焦点。

  作为江畔的地标建筑,必须考虑整体的灯光媒体幕墙效果,可以进行多媒体内容的播放,但在此基础上,不能把建筑直接当作一块大屏幕来处理,而要通过精心的设计,打破传统的“数码管、数码点”直接拼成的简单屏幕,用建筑灯光的语言形成独特的灯光效果,播放艺术化的多媒体内容。同时所有灯具需要巧妙的隐藏,以做到灯具与幕墙一体化,见光不见灯。



  经过充分的讨论和沟通,设计采用多种照明手段结合的方案,将直接光、间接光、灯箱式出光,黑白光、全彩光,全部联控起来,共同形成多媒体屏幕,让整体的光影体现出一种非常神秘的视觉效果,人们无法直接判光是怎样从建筑中发散出来的。几个灯具中,只有一款灯安装在室外,隐藏在一个幕墙结构内,在白天完全看不到灯具,表面用匀光片使灯光达到均匀的效果。其他的灯具安装在幕墙内部,通过打亮空腔界面,形成间接出光,用点光源制作一个发光的灯箱体,安装在幕墙内侧。多种光效使得整体效果丰富而梦幻。

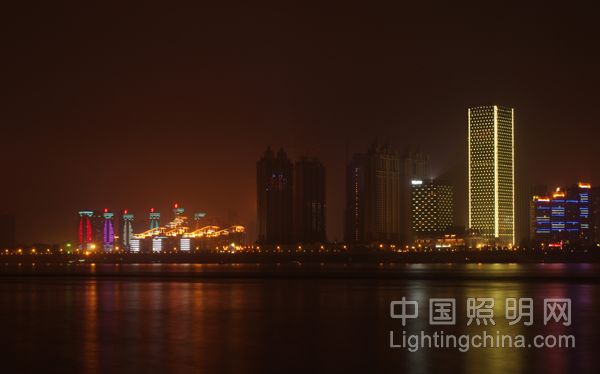

  媒体幕墙的多媒体软内容设计也是非常重要的内容,平日里,建筑呈现波光粼粼的高雅、安静的视觉效果,使之处于城市中美好却不突兀。在重要节日里,建筑成为夜间庆典的表现平台,根据每个不同的节日主题定制了不同的灯光表演内容,让地标项目真正发挥了地标的作用。

  三、照明设计中节能措施:

  1) 设计使用照明智能控制系统进行统一管理,合理规划照明时间,避免不必要的亮灯浪费。

  2) 利用LED灯具的可控性及快速反应的特征,营造出节日焰火的效果,直接取代了原来节日焰火与灯光相结合的设计,既节能又环保。是国内第一个利用灯光模仿焰火效果的商业项目。



  四、设计中使用了哪些新技术、新材料、新设备、新工艺:

  1) 设计施工中广泛采用LED 新光源,LED新光源具有电压低,寿命长,稳定性好,适用性广,响应时间短等特点。

  2) 灯具结构一体化的热通路设计,比一般结构设计增加散热面积80%,保证LED发光效率和使用寿命。

  3) 灯具特殊腔体结构设计,将LED光源和驱动电器分成两个腔体,避免互相影响,可有效降低驱动电器的环境温度,进而延长使用寿命。

  4) 平衡灯体内外压差的透气螺塞,避免因环境温差热胀冷缩而吸入水汽,从而产生凝结水珠的现象。

  5) 设计灯具内增加针对感应雷击及静电(ESD)的专用防护元器件,突波电流可最高达到800A(8/20μs)。

  6) 全电压设计,100-240VAC±10%,电压起伏较大均能保证灯具的亮度和寿命。

  7) 采用多色混光矫正技术,灯具呈现出来的光色更加真实。

  8) LED全彩控制系统,该控制系统整合了计算机软件技术和单片机控制/通讯技术及LED恒流驱动技术,整个系统由PC机控制软件ARM技术和大规模可编程逻辑器件(FPGA)技术的硬件设计。它配合专用软件,可实现多媒体图像的播放功能,LED灯具像素点的实时空间位置变换的功能。

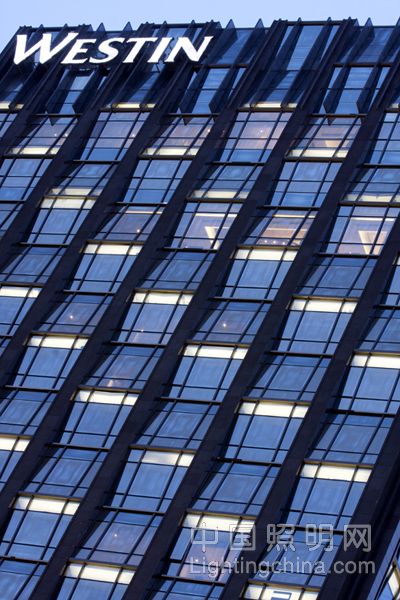

  9) 建筑立面上的灯具都采用了隐藏安装,灯具与建筑融为一体,白天是看不到灯具的,到了晚上,灯光就出现了,真正做到了见光不见灯。

  10) 设计埋地灯使用带过温过载保护的电子镇流器,可有效保护灯具的使用安全。

  11) 设计埋地灯使用温度过滤片,以降低玻璃表面的温度,避免烫伤行人,特别是小孩。

  12) 金卤投光灯具采用特制防炫光罩,避免光污染。



  五、照明设计中使用了哪些环保安全措施:

  1) 设计灯具内增加针对感应雷击及静电(ESD)的专用防护元器件,突波电流可最高达到800A(8/20μs),在恶劣天气情况下,避免灯具给行人造成不安全因素。

  2) 设计埋地灯使用温度过滤片,以降低玻璃表面的温度,避免烫伤行人,特别是小孩。

  3) 设计埋地灯使用带过温过载保护的电子镇流器,可有效保护灯具的使用安全。

  4) 建筑外立面上灯具设计使用易装卸灯具,方便日后维修的快速拆装,确保施工人员的安全。

  5) 配电箱内均设计配置漏电保护模块,高灵敏度的选择有效的人员及建筑本身的安全。
